在现代电子领域，确保组件的耐用性和使用寿命至关重要。在保护电子组件方面发挥重要作用的一项关键技术是使用电子灌封化合物。这些化合物对于保护敏感组件免受环境因素、机械应力和电气干扰至关重要。本文深入探讨了电子灌封化合物的复杂性，探索了它们的类型、应用、优点和进步，同时强调了它们在电子行业中的重要性。
什么是电子灌封胶？
电子灌封胶是一种用于封装电子组件的材料，可防止湿气、灰尘、化学物质和振动等外部因素的影响。灌封胶通常由环氧树脂、硅树脂、聚氨酯或丙烯酸聚合物组成。选择这些材料是因为它们的绝缘性能、导热性和抗环境降解性。

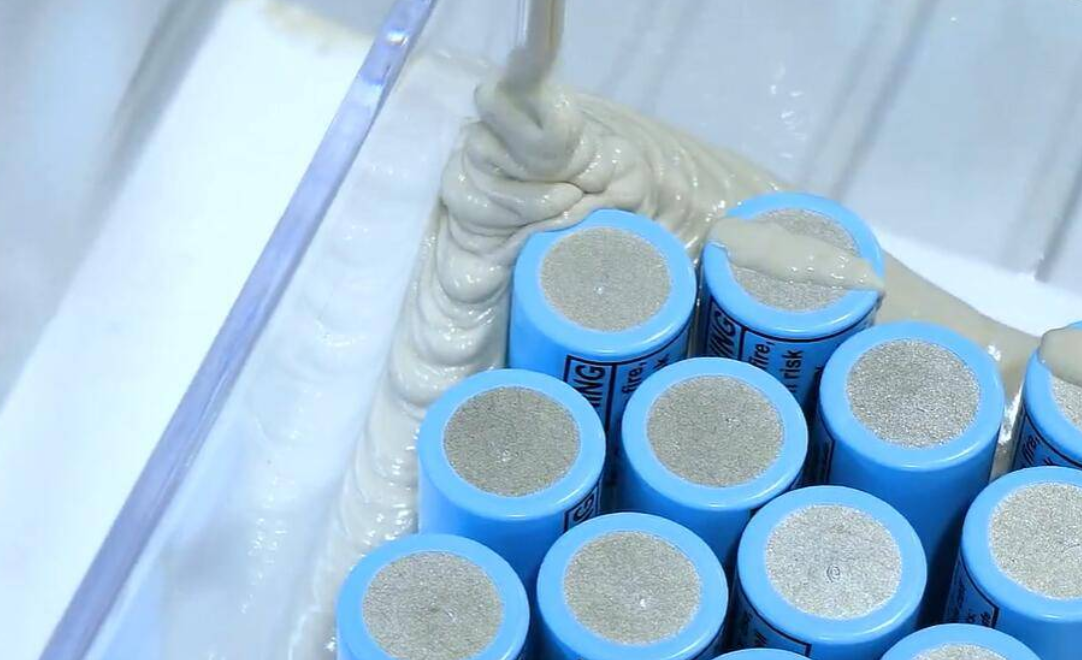

灌封是用化合物填充电子组件的外壳，然后化合物固化形成一层固体保护层。这种封装方法不同于保形涂层，保形涂层是在组件上涂上一层薄薄的涂层。灌封提供更坚固耐用的保护，使其适用于恶劣环境。
电子灌封胶的类型
电子灌封材料有多种配方，每种配方都具有针对不同应用量身定制的特定特性。最常见的类型包括：
环氧灌封胶：因其出色的附着力、机械强度和热稳定性而闻名，广泛应用于高性能应用。它们提供卓越的防潮和防化学品保护，是工业和汽车电子产品的理想选择。
有机硅灌封化合物：有机硅化合物具有出色的柔韧性，非常适合组件经历显著热膨胀和收缩的应用。它们对极端温度和紫外线辐射具有很强的抵抗力，通常用于户外和汽车应用。
聚氨酯灌封化合物：这些化合物因其柔韧性和韧性而备受推崇。聚氨酯灌封化合物具有出色的抗冲击性，可用于对振动和冲击保护至关重要的应用，例如航空航天和消费电子产品。
丙烯酸灌封胶：丙烯酸固化速度快，易于处理，适合需要快速处理的应用。它们具有良好的电绝缘性能，常用于通用电子组件。
电子灌封胶的应用
灌封胶的使用涉及各个行业，每个行业都受益于其提供的增强保护和可靠性。一些关键应用包括：
■ 汽车电子：灌封胶可保护敏感的电子车辆部件免受恶劣环境条件的影响，例如极端温度、潮湿和振动。这包括发动机控制单元、传感器和照明系统。
■ 消费电子产品：在智能手机、平板电脑和可穿戴技术等设备中，灌封胶可保护精密组件免受日常使用和意外跌落造成的损坏。
■ 工业电子设备：工业设备通常在苛刻的环境中运行，每天都要暴露在化学物质、灰尘和机械应力下。灌封材料可确保控制系统、传感器和电源的使用寿命和可靠性。
■ 航空航天和国防：航空航天应用要求最高的可靠性，因为电子故障可能会造成灾难性的后果。灌封胶可保护航空电子设备、导航系统和通信设备免受飞行过程中极端条件的影响。
■ 可再生能源：在太阳能电池板和风力涡轮机中，灌封化合物可保护电气连接和控制系统免受恶劣的室外条件的影响，确保高效可靠的发电。
■ 医疗设备：医疗电子设备需要严格的保护，以确保患者安全和设备可靠性。灌封胶用于起搏器、诊断设备和成像系统。
电子灌封胶的优点
使用灌封材料具有许多优点，可以提高电子组件的性能和可靠性：
■ 环境保护：灌封化合物提供了坚固的屏障，可以抵御湿气、灰尘、化学物质和其他环境污染物，从而防止腐蚀和电气故障。
■ 机械稳定性：用灌封胶封装可吸收和消散机械应力，保护组件免受振动、冲击和撞击。
■ 热管理：某些灌封化合物具有高导热性，有助于消散电子元件产生的热量并防止过热。
■ 电气绝缘：灌封化合物具有优异的电气绝缘性能，可降低短路风险并提高电子组件的整体安全性。
■ 增强耐用性：通过防止环境和机械压力，灌封化合物可以延长电子设备的使用寿命，降低维护和更换成本。
■ 改进的性能：灌封化合物可以通过维持稳定的工作条件和防止外部因素的干扰来提高电子组件的性能。
电子灌封胶的进步
随着电子设备的复杂性和小型化程度不断提高，电子灌封材料领域也不断发展。最近的进展包括：
■ 纳米技术：将纳米材料加入灌封材料中可以提高其热导率和机械强度，同时又不影响柔韧性，从而增强其性能。
■ 低 VOC 和环保配方：随着人们对环境问题的日益关注，人们开始致力于开发低挥发性有机化合物 (VOC) 排放和可生物降解材料的灌封化合物。
■ 创新型灌封化合物：这些先进的材料可以通过改变其性质来响应环境变化（例如温度波动）以提供最佳保护。
■ 紫外线固化化合物：紫外线固化灌封化合物具有快速固化时间，可缩短生产周期并提高制造效率。它们在大批量制造环境中发挥着重要作用。
■ 3D 可打印灌封化合物：3D 打印技术推动了可直接打印到电子组件上的灌封化合物的发展，从而实现精确应用和定制。
■ 增强热管理：正在开发具有改进导热性的新配方，以满足大功率电子设备的需求，确保有效散热和可靠的性能。
挑战和注意事项
尽管电子灌封材料具有诸多优点，但其使用也面临着特定的挑战和注意事项：
■ 材料选择：为特定应用选择合适的灌封材料需要仔细考虑工作温度、机械应力和环境暴露。每种灌封材料都有其优点和局限性。
■ 加工和应用：灌封化合物的应用可能很复杂，需要专门的设备和技术来确保均匀覆盖和正确固化。不一致的应用会导致空隙和薄弱点，从而影响保护效果。
■ 维修和返工：一旦固化，灌封化合物就很难去除，这使得维修和返工变得困难。这需要在初次应用时保持高精度，以避免将来出现问题。
■ 成本：高性能灌封材料价格昂贵，增加了电子组装的总成本。平衡成本与所需的保护水平对于优化产品设计至关重要。
■ 兼容性：确保灌封材料和电子元件之间的兼容性，包括粘附性和热膨胀特性，对于防止运行过程中的损坏至关重要。
未来发展方向
电子灌封材料的未来将迎来显著的增长和创新。随着电子设备变得越来越先进并融入到生活的方方面面，对可靠保护解决方案的需求将不断增加。未来发展的重点领域包括：
■ 可持续性：我们的首要任务是开发环保型灌封材料，在不牺牲性能的情况下最大限度地减少对环境的影响。这包括探索可再生材料和提高灌封材料的可回收性。
■ 定制：材料科学和制造技术的进步将使得能够创建针对特定应用的高度定制的灌封解决方案，从而提高性能和效率。
■ 与智能技术的集成：将灌封材料与传感器和物联网连接等智能技术相结合，可以实现电子组件的实时监控和诊断，从而提高维护性和可靠性。
■ 小型化：随着电子设备的缩小，灌封材料必须以越来越紧凑的形式提供卓越的保护。这将需要材料性能和应用技术的进步。
■ 增强性能：正在进行的研究将集中于改善灌封化合物的基本性能，例如导热性、电绝缘性和机械强度，以满足高性能电子产品不断变化的需求。
